水泥煙道管作為住宅廚房、衛(wèi)生間排煙系統(tǒng)的核心部件，其生產(chǎn)工藝直接影響管道的強(qiáng)度、密封性及耐久性。當(dāng)前主流工藝采用模具成型技術(shù)，通過原料配比、振動密實(shí)、脫模養(yǎng)護(hù)等環(huán)節(jié)實(shí)現(xiàn)標(biāo)準(zhǔn)化生產(chǎn)。

一、原料選擇與配比：強(qiáng)度與穩(wěn)定性的基礎(chǔ)保障

生產(chǎn)原料以硅酸鹽水泥（強(qiáng)度等級≥42.5）為主，搭配中砂（細(xì)度模數(shù)2.3-3.0，含泥量≤3%）和5-10mm碎石（含泥量≤1%）。某山東廠家實(shí)踐表明，水泥與砂按1:2.5比例混合時，管道抗壓強(qiáng)度可達(dá)18MPa，超過國家標(biāo)準(zhǔn)要求的15MPa。為提升抗裂性，可添加0.5%聚丙烯纖維，使管道抗折強(qiáng)度從2.8MPa提升至3.5MPa。

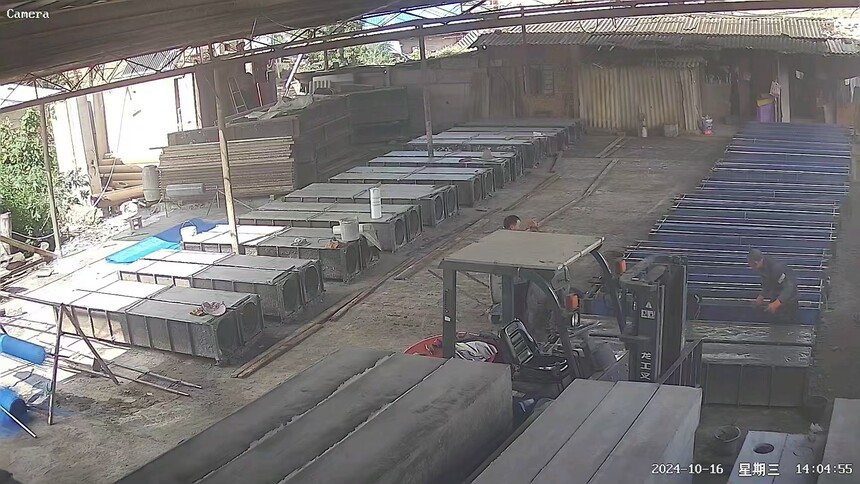

二、模具成型工藝：精度與效率的核心環(huán)節(jié)

1. 模具準(zhǔn)備：采用鋼制模具，內(nèi)模表面噴涂特氟龍涂層以降低脫模阻力。模具組裝時需檢查密封性，防止漏漿。

2. 網(wǎng)格布鋪設(shè)：將玻纖網(wǎng)格布裁剪至略短于管道長度，套入內(nèi)模后用綁絲固定接頭，防止混凝土開裂。某工程案例顯示，未鋪設(shè)網(wǎng)格布的管道在運(yùn)輸中破損率達(dá)12%，鋪設(shè)后降至1%以下。

3. 灌漿與振動：將混合料倒入模箱后啟動振動臺，振動頻率控制在50Hz，持續(xù)至表面無氣泡冒出。該工藝使管道密實(shí)度達(dá)98%，較人工振搗提高15%。

三、加熱與脫模：質(zhì)量控制的關(guān)鍵節(jié)點(diǎn)

1. 蒸汽加熱：通過鍋爐將蒸汽導(dǎo)入模具夾層，使混凝土在60℃環(huán)境下加速水化反應(yīng)。實(shí)驗(yàn)數(shù)據(jù)顯示，加熱30分鐘可使初凝時間縮短至2小時，較自然養(yǎng)護(hù)提升效率60%。

2. 脫模時機(jī)：當(dāng)管道表面硬度達(dá)到莫氏3級（手指按壓無痕跡）時進(jìn)行脫模。過早脫模會導(dǎo)致變形，某廠家曾因提前2小時脫模造成15%管道報廢。

3. 轉(zhuǎn)運(yùn)養(yǎng)護(hù)：脫模后管道需在濕度≥90%的環(huán)境中養(yǎng)護(hù)7天，期間每日噴水3次。養(yǎng)護(hù)完成的管道需通過抗?jié)B試驗(yàn)，在0.2MPa壓力下保持24小時無滲漏。

四、質(zhì)量檢測與優(yōu)化：標(biāo)準(zhǔn)化生產(chǎn)的保障

成品需通過三項(xiàng)核心檢測：

1. 尺寸檢測：使用激光測距儀檢查管道內(nèi)徑偏差，允許誤差±3mm。

2. 風(fēng)壓測試：模擬10級大風(fēng)環(huán)境，管道接口處風(fēng)速損失率需≤5%。

3. 防火測試：依據(jù)GB/T 24480-2009標(biāo)準(zhǔn)，管道在800℃火焰中燃燒1小時無坍塌。

當(dāng)前行業(yè)正朝著輕量化、模塊化方向發(fā)展。例如，通過添加30%粉煤灰可使管道重量減輕20%，同時保持強(qiáng)度不變。隨著BIM技術(shù)的應(yīng)用，部分廠家已實(shí)現(xiàn)模具數(shù)字化設(shè)計(jì)，將生產(chǎn)周期從4小時縮短至2.5小時。未來，智能監(jiān)測系統(tǒng)的引入將使管道生產(chǎn)質(zhì)量追溯成為可能，進(jìn)一步提升行業(yè)標(biāo)準(zhǔn)化水平。
